نصب دوربین مداربسته HDCVI
در دنیای امروز، نصب دوربین مداربسته تنها یک انتخاب نیست، بلکه یک نیاز حیاتی برای امنیت مسکونی، تجاری و صنعتی محسوب میشود. اما موفقیت یک سیستم نظارتی کاملاً به کیفیت نصب آن وابسته است. در این راهنمای نصب دوربین مداربسته، با تمرکز بر فناوری HDCVI (High Definition Composite Video Interface) که ترکیبی از کیفیت بالا و سازگاری با زیرساختهای آنالوگ قدیمی است، تجربیات عملی و چالشهای رایج را به اشتراک میگذاریم تا از اشتباهات پرهزینه جلوگیری کنید.
چرا HDCVI؟ درک فناوری پشت این سیستم
HDCVI یک راهحل ارزشمند برای مالکانی است که میخواهند بدون تعویض کامل کابلکشیهای قدیمی، به کیفیت تصویر Full HD دست یابند. برخلاف سیستمهای IP که نیاز به شبکه پیچیده دارند، HDCVI از کابلهای کواکسیال (RG59 یا RG6) برای انتقال ویدئو و برق (با کابل دوگانه Siamese) استفاده میکند. تجربه نشان میدهد که این فناوری تا ۵۰۰ متر بدون افت کیفیت قابل اجراست، اما نکات ظریفی مانند نوع کابل و شرایط محیطی میتوانند این محدوده را تحت تأثیر قرار دهند. به عنوان متخصص، همیشه به مشتریان توصیه میکنم از کابلهای با روکش مرغوب (مانند کابلهای دارای شیلد دوگانه) استفاده کنند تا نویز الکترومغناطیسی از تأسیسات برق یا ماشینآلات، تصویر را مختل نکند.
برنامهریزی پیش از نصب: کلید موفقیت
در یک پروژه در تهران، به دلیل عدم برنامهریزی دقیق، چندین دوربین به دلیل فاصله زیاد از منبع تغذیه دچار ریست شدن مداوم میشدند. این تجربه یادآور شد که هیچ راهنمای نصب دوربین مداربستهای نمیتواند از مرحله برنامهریزی غافل باشد:
- نقشهبرداری محل: محل دقیق دوربینها، DVR، و مسیر کابلها را روی نقشه مشخص کنید. زاویه دید دوربینها را با نرمافزارهای شبیهساز (مثل CCTV Lens Calculator) بررسی نمایید تا نقاط کور باقی نماند.
- محاسبه توان مصرفی: هر دوربین HDCVI معمولاً ۱۲V/1A نیاز دارد. اگر ۸ دوربین دارید، آداپتور ۱۰A انتخاب کنید (با حاشیه ۲۰٪). در پروژههای بزرگ، از منابع تغذیه جداگانه برای گروههای دوربین استفاده کنید تا افت ولتاژ رخ ندهد.
- شکلدهی به محیط: دوربینهای خارجی حتماً باید ضدآب (IP66 یا بالاتر) و در برابر نوسانات دما مقاوم باشند. در مناطق سردسیر، کابلها را از مسیرهای گرم یا با عایق مناسب عبور دهید.
ابزار و مصالح حیاتی
فهرست ابزارهای لازم:
- کابل کواکسیال با کیفیت (RG59 برای فواصل کمتر از ۲۰۰ متر).
- کانکتورهای BNC فشاری (ترجیحاً از نوع فلزی برای دوام بیشتر).
- چکش، پیچگوشتی، کابلچین، تستر ولتاژ.
- تجربه شخصی: برای اتصال کابل به دوربین/DVR، همیشه از روش Crimp به جای پیچومهر استفاده کنید؛ در شرایط مرطوب، اتصالات شل باعث قطعی تصویر میشوند.

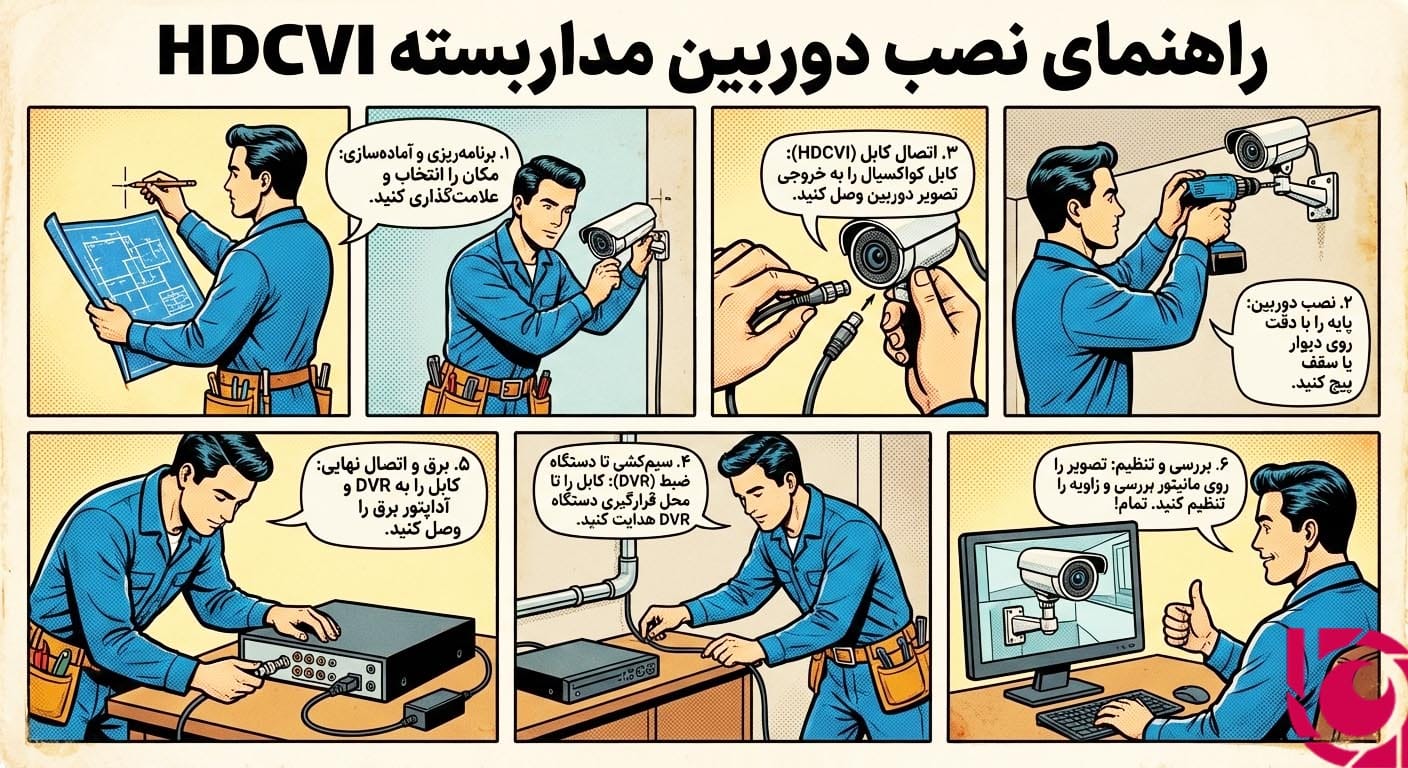

مراحل نصب: راهنمای گامبهگام
۱. نصب DVR: آن را در مکانی خنک و با دسترسی آسان به برق و شبکه قرار دهید.
۲. کابلکشی: مسیر کابلها را از نزدیکی سیمهای برق (بهویژه برقهای صنعتی) دور نگه دارید. در مورد کابل Siamese (ترکیب ویدئو و برق)، حتماً سیمهای قرمز (+) و مشکی (-) را با دقت وصل کنید.
۳. اتصال دوربینها: هنگام نصب دوربین روی دیوار یا سقف، از پایههای فلزی مستحکم استفاده کنید. زاویه دوربین را قبل از محکم کردن نهایی تست کنید.
۴. پیکربندی نرمافزاری: پس از روشن شدن سیستم، تنظیمات رزولوشن، نرخ فریم و حسگر حرکت را در منوی DVR بررسی نمایید.
نکته طلایی: دوربینهای HDCVI نیاز به Auto Tuning دارند. پس از اتصال، از گزینه «Video Signal Detection» در DVR استفاده کنید تا سیستم بهینهترین کیفیت را انتخاب کند.
چالشهای رایج و راهحلهای عملی
- افت سیگنال در فواصل طولانی: در یک پروژه کشاورزی در اصفهان، سیگنال پس از ۴۰۰ متر نویز داشت. راهحل: استفاده از تقویتکننده سیگنال (Video Balun) و جایگزینی RG59 با RG6.
- عدم شناسایی دوربین توسط DVR: این مشکل معمولاً به دلیل عدم تطابق فرمت سیگنال (HDCVI, TVI, AHD) است. قبل از خرید، حتماً از سازگاری دوربین و DVR اطمینان حاصل کنید.
- تداخل تصویر: در مجاورت دستگاههای صنعتی، نویز خط افقی روی تصویر ظاهر میشود. عایقبندی کابلها و استفاده از فیلترهای نویز در DVR مشکل را حل میکند.
- مشکلات برق: اگر تصویر دوربینها بهصورت متناوب قطع میشود، احتمالاً منبع تغذیه ضعیف است. از آداپتورهای Switching با ریپل کم استفاده کنید.
نکات نهایی: از یک متخصص بخوانید
- تست قبل از نهاییکردن: هر دوربین را پیش از نصب دائمی، برای ۲۴ ساعت به صورت آزمایشی فعال کنید.
- مستندسازی: نقشه کابلکشی، کد رنگ سیمها و تنظیمات DVR را برای تعمیرات آینده ضبط نمایید.
- پشتیبانگیری: تنظیمات DVR را هفتگی به حافظه خارجی ذخیره کنید تا در صورت قطع برق یا هک، دادهها از بین نروند.
جمعبندی
راهنمای نصب دوربین مداربسته HDCVI تنها با ترکیب دانش فنی و تجربه عملی کارآمد میشود. هر پروژه چالشهای منحصربهفردی دارد: شاید در یک ساختمان قدیمی، محدودیتهای فیزیکی کابلکشی وجود داشته باشد، یا در محیطهای صنعتی، نویز الکترومغناطیسی رقیب شما باشد. اما با برنامهریزی دقیق، انتخاب مصالح باکیفیت، و یادگیری از اشتباهات گذشته (مانند تجربه افت ولتاژ در پروژه تهران)، میتوانید سیستمی مطمئن و پایدار ایجاد کنید. به یاد داشته باشید: کیفیت نصب، همانند کیفیت دوربین، امنیت شما را تعریف میکند.
اگر سؤال یا چالش خاصی در پروژه خود دارید، در بخش نظرات با ما درمیان بگذارید—تجربیاتمان را به اشتراک بگذاریم!
