مقدمه و بررسی ساختار سوئیچ داهوا DH-CS4010-8ET2GT-60
در دنیای دوربینهای مداربسته و سیستمهای نظارت تصویری تحت شبکه (IP)، پایداری و مدیریت هوشمند بسترهای انتقال داده، نقشی حیاتی در امنیت ایفا میکنند. سوئیچ داهوا مدل DH-CS4010-8ET2GT-60 یک سوئیچ لایه ۲ مدیریتی ابری (Cloud Managed Desktop Switch) است که با ترکیب ویژگیهای سختافزاری پیشرفته و قابلیتهای مدیریتی نرمافزاری، یک راهکار بهینه برای پروژههای کوچک و متوسط (SMB) ارائه میدهد. شرکت داهوا با ادغام فناوری مدیریت ابری در این رده سختافزاری، فرآیند پیکربندی، پایش و نگهداری شبکههای نظارتی را به طرز چشمگیری سادهتر کرده است.
تحلیل مشخصات فنی و معماری سختافزار

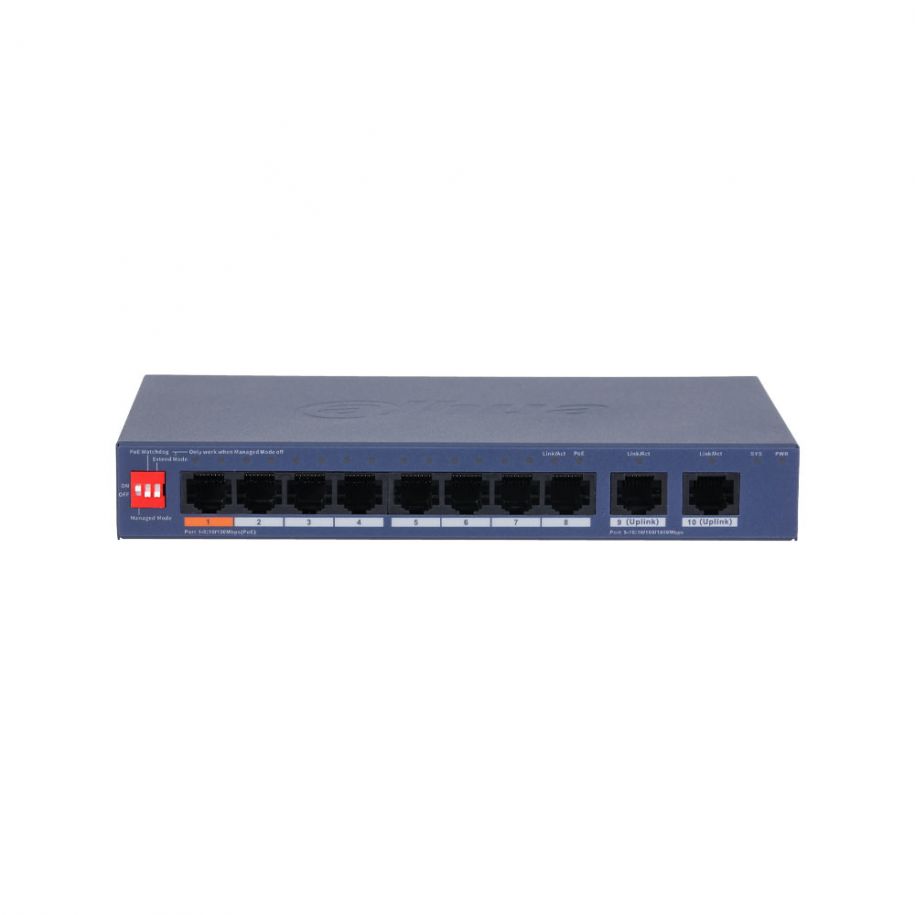

این دستگاه مجهز به ۱۰ پورت فیزیکی است. ۸ پورت آن با سرعت 10/100 Mbps از نوع PoE (تغذیه روی کابل شبکه) بوده و ۲ پورت دیگر به صورت گیگابیت آپلینک (10/100/1000 Mbps) جهت اتصال پایدار به دستگاههای ذخیرهساز (NVR) یا هسته مرکزی شبکه (Core Switch) طراحی شدهاند.
- پهنای باند سوئیچینگ (Switching Capacity): ظرفیت سوئیچینگ این مدل معادل 5.6 Gbps است که پهنای باند کاملی را بدون ایجاد گلوگاه (Bottleneck) برای دوربینهای با رزولوشن بالا فراهم میکند. نرخ هدایت بستهها (Packet Forwarding Rate) در این دستگاه 4.17 Mpps است که به لطف بافر ۴ مگابیتی (Packet Buffer Size) انتقال فریمهای ویدئویی با کیفیت 4K و دوربینهای HDR را بدون افت فریم تضمین میکند.
- استانداردها و توان تخصیصیافته: توان کلی این سوئیچ ۶۰ وات است. تمامی ۸ پورت از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی میکنند. ویژگی بارز این مدل، مجهز بودن پورت نارنجیرنگ (پورت شماره ۱) به فناوری Hi-PoE با توان خروجی تا ۶۰ وات است که برای راهاندازی دوربینهای چرخشی (PTZ) یا دوربینهای صنعتی با گرمکن داخلی کاربرد دارد.
فناوریهای کلیدی و هوشمند پایداری تصویر
یکی از نقاط عطف این مدل، کلیدهای سختافزاری DIP Switch روی بدنه است که سه حالت عملکردی حیاتی را فعال یا غیرفعال میکنند:
- قابلیت PoE Watchdog: این سیستم هوشمند به صورت مداوم ترافیک پورتهای ۱ تا ۸ را مانیتور میکند. در صورتی که به مدت ۲ دقیقه هیچ دادهای از سمت دوربین ارسال نشود (نشاندهنده هنگ کردن یا قطعی دوربین)، سوئیچ به طور خودکار جریان برق آن پورت را قطع و مجدداً وصل میکند (Power Cycle) تا دوربین ریاستارت شده و اتصال شبکه بازیابی شود. این فرآیند هزینههای تعمیر و نگهداری حضوری را به شدت کاهش میدهد.
- پشتیبانی از مسافت طولانی (Long Distance PoE): با فعالسازی این حالت، برد ارسال داده و برق روی کابل شبکه تا ۲۵۰ متر افزایش مییابد. در این حالت سرعت پورتها روی 10 Mbps قفل میشود که برای انتقال تصاویر دوربینهای نظارتی استاندارد کاملاً کافی است.
- محافظت در برابر نوسانات الکتریکی: بدنه فلزی مستحکم دستگاه با طراحی بهینه اتلاف حرارت، امکان کارکرد در دمای دمای منفی ۱۰ تا مثبت ۵۵ درجه سانتیگراد را فراهم میسازد. این دستگاه دارای محافظت در برابر صاعقه تا 6 kV در حالت مشترک و تخلیه الکترواستاتیک (ESD) تا 8 kV تخلیه هوا است که پایداری بالایی در محیطهای صنعتی ارائه میدهد.
یکپارچهسازی با اکوسیستم داهوا و مدیریت ابری
این سوئیچ هماهنگی کاملی با اپلیکیشن DoLynk Care داهوا دارد. از طریق این پلتفرم ابری، مهندسان شبکه و کاربران میتوانند ساختار درختی و توپولوژی شبکه (Network Topology) را به صورت گرافیکی مشاهده کنند. پروتکل LLDP به سوئیچ اجازه میدهد تا تجهیزات متصل شده را به صورت خودکار شناسایی کرده و در صورت بروز خطا در هر یک از بخشهای بستر فرستنده یا گیرنده، آلارمهای لحظهای صادر کند. این سوئیچ علاوه بر مدیریت ابری، دارای پنل مدیریتی وب (Web-Managed) محلی برای تنظیمات پیشرفته نظیر VLANبندی (پشتیبانی تا ۳۲ شبکه مجازی)، کنترل طوفانهای شبکه (Storm Control) و ایزولهسازی پورتها (Port Isolation) جهت جلوگیری از نفوذ است.
کاربردهای پیشنهادی
با توجه به معماری سختافزاری و قابلیتهای لایه ۲، این سوئیچ گزینهای ایدهآل برای:
- سیستمهای نظارت تصویری ادارات و ساختمانهای تجاری
- کافهها، رستورانها و هایپرمارکتهای متوسط
- اتصال سنسورهای هوشمند و دوربینهای پلاکخوان در بخشهای صنعتی
- پروژههایی که کابلکشیهای طولانی تا ۲۵۰ متر دارند و نیاز به مدیریت متمرکز بدون هزینه سنگین سرور دارند.
جدول مشخصات فنی سوئیچ داهوا DH-CS4010-8ET2GT-60
